DDR-Traktor IFA RS 01/40 in 1:32

Hallo Euch allen,
Nach langem Hin-und Her hab ich mich entschlossen den Bau eines Traktors vom Typ IFA RS 01/40 Pionier zu beginnen.

Hier mal ein Link zum Traktor : fotoarchiv-kunkel.startbilder.de/1024/ifa-rs-0140-pionier--109356http://fotoarchiv-kunkel.startbilder.de/1024/ifa-rs-0140-pionier--109356.jpg

Als Grundlage für den Bau dient mir ein Fahrgestell eines Siku-Hanomag der im wesentlichen fast die gleichen Maße besitzt und eine bemaßte Zeichnung des RS 01/40 sowie der Ersatzteilkatalog des Traktors.

Nach dem Umscalieren der Zeichnung in den Maßstab 1:32 hab ich die Radgröße überprüft und zu meiner Zufriedenheit festgestellt das nicht nur die Räder sondern auch die hinteren Kotflügel passig sind.

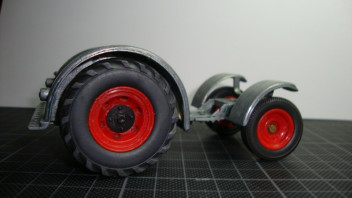

Da ich dieses Projekt schon mal vor längerer Zeit vor hatte hab ich mich an das komplette Entlacken der brauchbaren Metallteile des Fahrwerks gemacht.
Den Siku Hanomag hatte ich vor langer Zeit mal bei 3-2-1 super günstig erhascht. Der Rahmen war gebrochen und damit brauchte ich nicht`s zersägen.
Ich habe lediglich die Bruchstellen versäubert und was zu viel Material war entfernt.

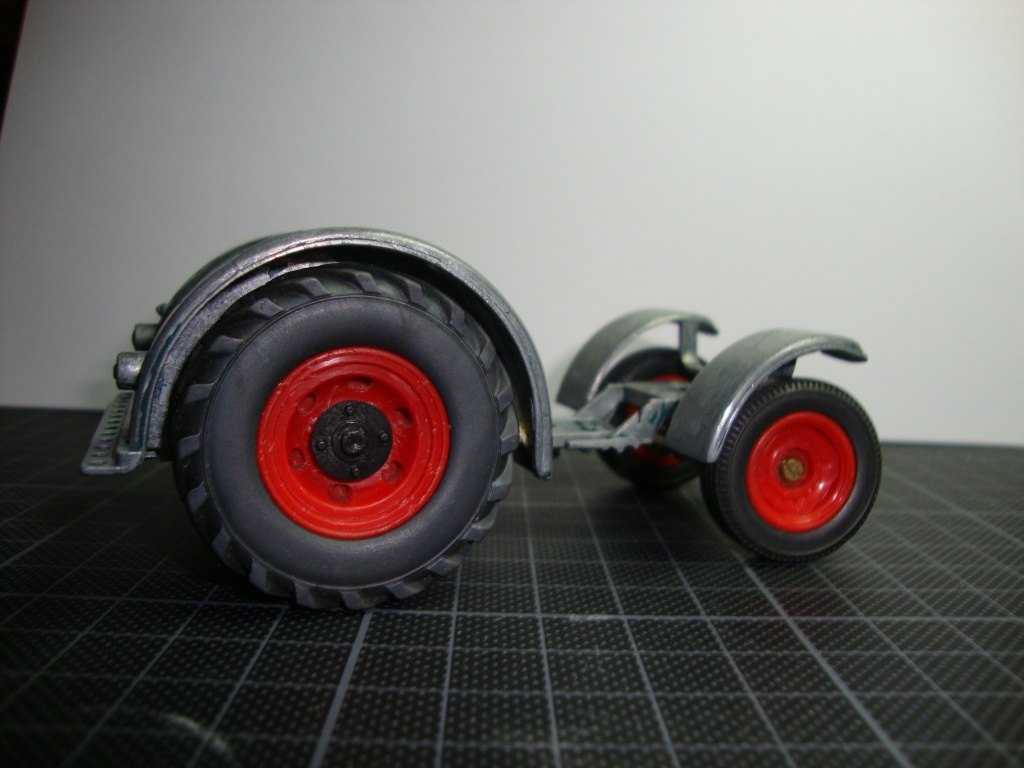

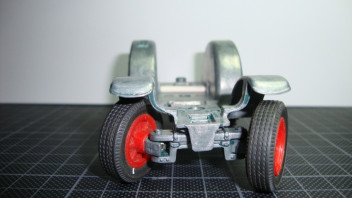

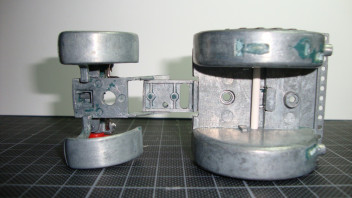

Gestern hab ich den Rahmen mit Hilfe der Zeichnung verklebt.

Im originalen Auslieferungszustand des Treckers gab es keine Kotflügel an der Vorderachse. In vielen Bereichen wo der Trecker im Einsatz war wurden Kotflügel an der Vorderachse nachgerüstet.
Ich habe mich entschlossen die des Hanomag an der Vorderachse zu belassen.

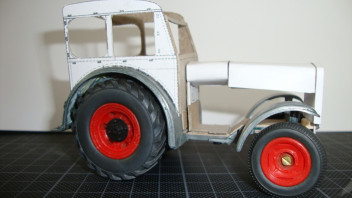

Aus dem ersatzteilkatalog hab ich mir eine von zwei Varianten der Kabine ausgewählt. Scaliert,angepasst und nach dem Drucken auf 0,8 mm starken Karton geklebt passten die Rundungen für die hinteren Kotflügel von Anfang an

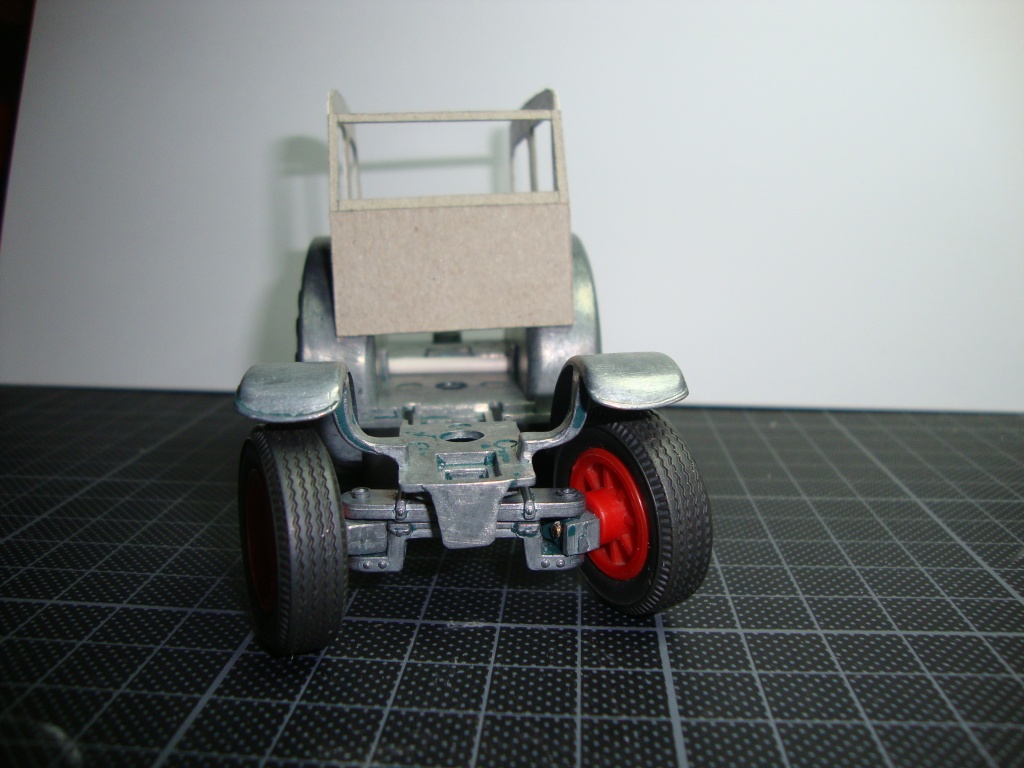

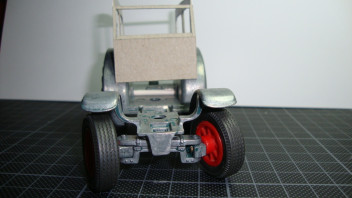

damit die kabinenseitenteile halbwegs auf den Kotflügeln stehen hab ich ein provisorisches Frontteil angeklebt.
Das provisorium weist aber schon die anwendbare Breite der Kabine auf.

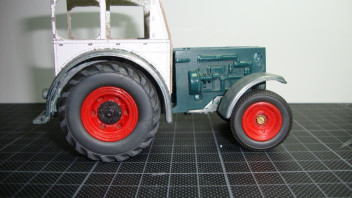

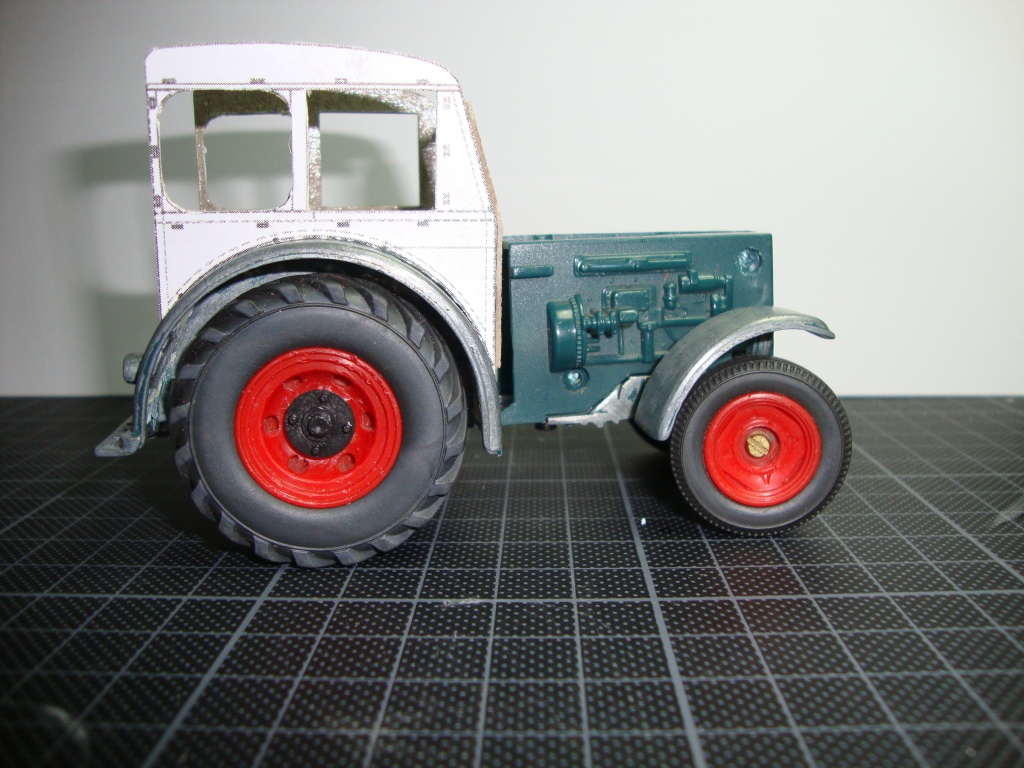

Wenn ich es hinbekomme dann möchte ich als Motorattrappe die des Hanomag verwenden. Zur Probe hab ich selbige schon mal auf den Rahmen gestellt.

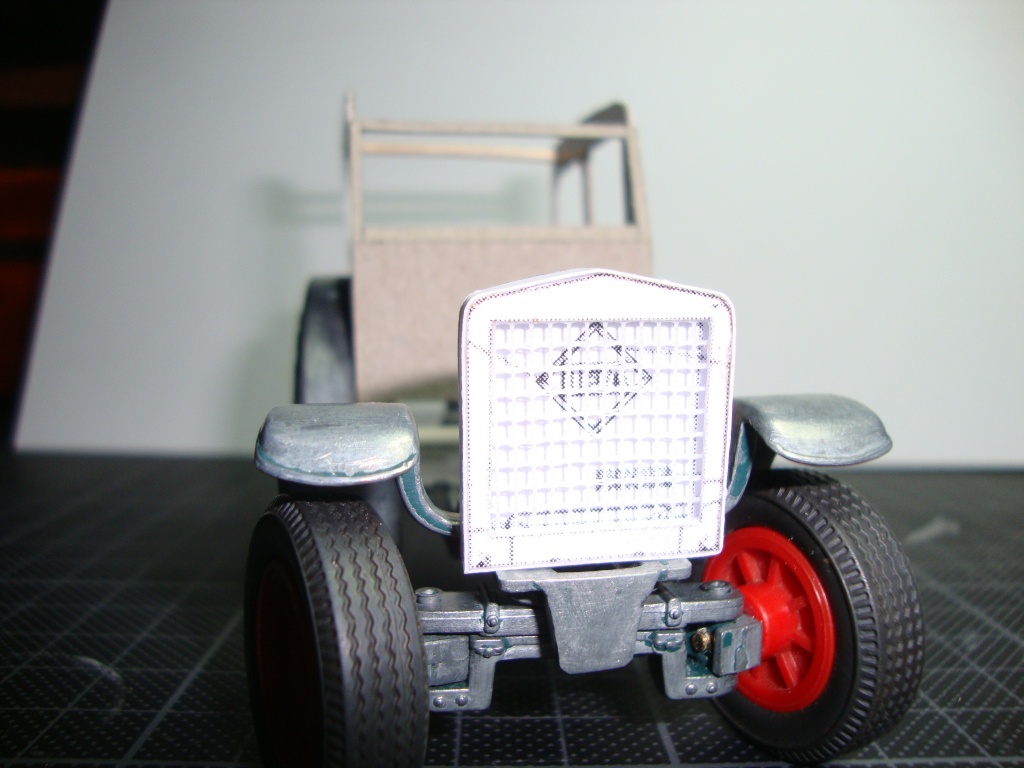

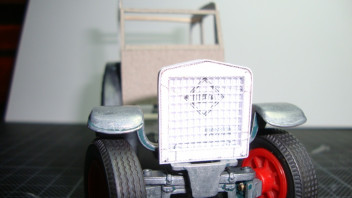

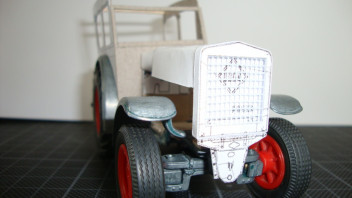

Aus dem Ersatzteilkatalog hab ich mir eine Variante des Kühlergrills ausgewählt und scaliert,ausgedruckt und ausgeschnitten und in der Breite und Stärke für die Modellgröße zusammengefügt.

Das Kühlergrill ist nur auf den Rahmen gestellt und müsste meiner Meinung nach noch etwas höher angebracht werden.

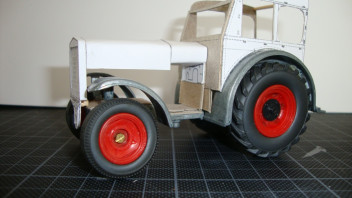

Der erste Versuch Motorhaube und Tank anzufertigen ist mir nicht so gut gelungen und auch zu lang ausgefallen aber daran kann ich sehen wo etwas entfernt werden muss.

Der gesamte Vorbau wird also noch einmal komplett neu angefertigt werden müssen. Ich wollte Euch aber das Misslungene Teil nicht vorenthalten.
Der Vorbau besteht aus 200g Karton, der sich in der Verarbeitung als etwas zu steif herausstellte. Der nächste Versuch wird mit 160g Karton probiert.

Das ist der derzeitige Stand . Wenn es wieder was Neues dazu gibt geht es hier weiter.

mfG Peter

IFA RS 01/40

Hallo Jörg,
vielen Dank für Deine Antwort und Deinen Zuspruch.
Ich werde auf jedenfall am Ball bleiben und alles daran setzen den Trecker hin zu bekommen.
Sicher wird es dabei so manchen Kompromiss geben und die Qualität eines Industriell gefertigten Modells nicht erreichbar sein aber wenn das Ergebnis letztlich halbwegs akzeptabel ist dann reicht mir das schon.

mit allerbesten Grüßen Peter

IFA Rs 01/40

Hallo Jürgen,Thomas und konsti,
vielen Dank dafür das Euch mein Vorhaben gefällt.
Momentan hab ich den Grundrahmen und die Kotflügel lackiert und sowie ich das Teil anfassen kann gibt es weitere Bilder.

Gruß Peter

IFa RS 01/40

Hallo Jonas,
vielen Dank für Deine Antwort.
Das mit dem Material Karton war eine Notlösung da dieses Material fast schier unendlich und sehr günstig um nicht zu sagen Saugünstig fast überall zu bekommen ist. Für Kunststoff hab ich leider die erforderlichen Werkzeuge nicht .
Wenn man allerdings Karton mit Sekundenkleber einseitig oder auch komplett härtet dann erhält der Karton fast die Eigenschaften von Kunststoff.
Ich härte nur einseitig dadurch gibt es bei genauer Arbeit saubere Schnittkanten und Verzug tritt kaum noch auf.
Ob sich allerdings alles für den Traktor notwendige aus Karton herstellen lässt kann ich nicht sagen aber ich versuche es und das soweit ich komme.

mfG Peter

IFA RS 01/40

Hallo Euch allen,
an dieser Stelle möchte ich Euch ein kleines Update zu meinem Trecker-Projekt präsentieren.

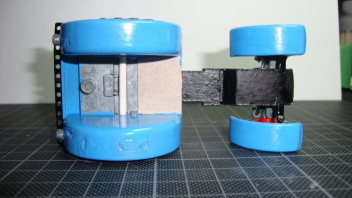

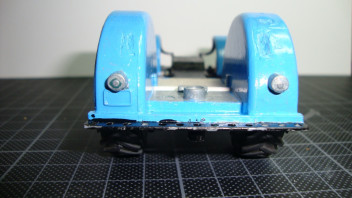

Da ich weder das Grün noch das Grau womit der Rs 01/40 im Alltag unterwegs war zur Verfügung hatte hab ich mich für Blau entschieden.

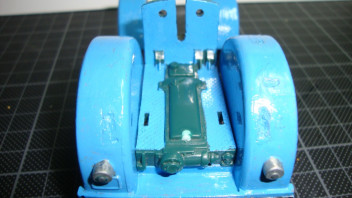

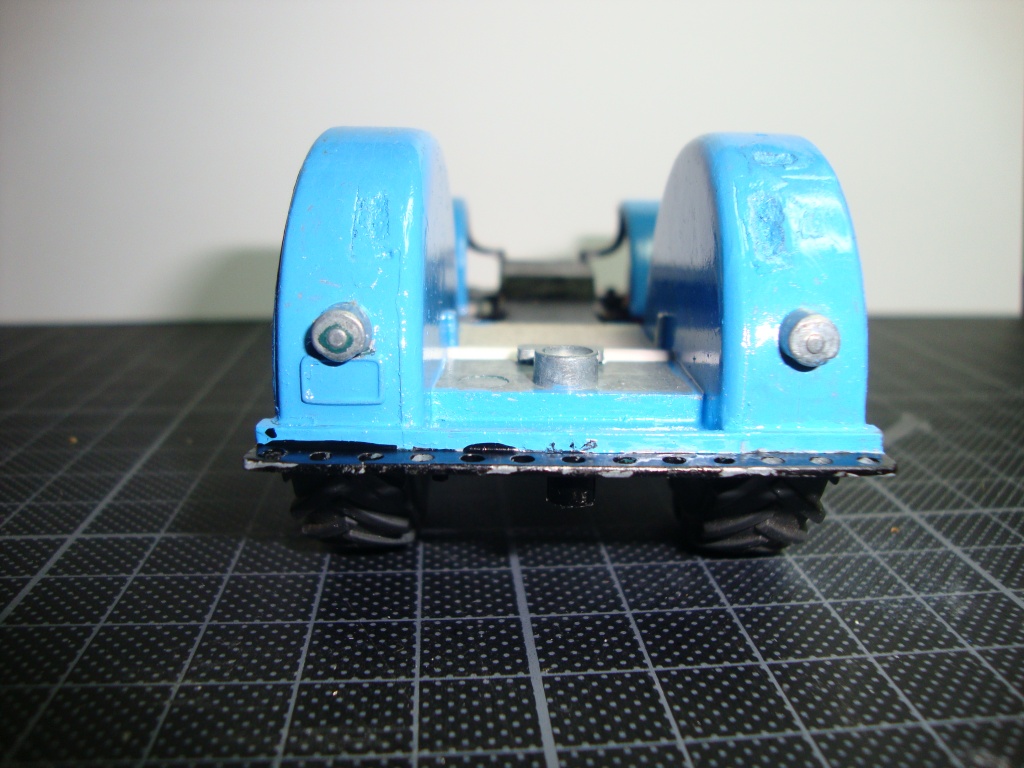

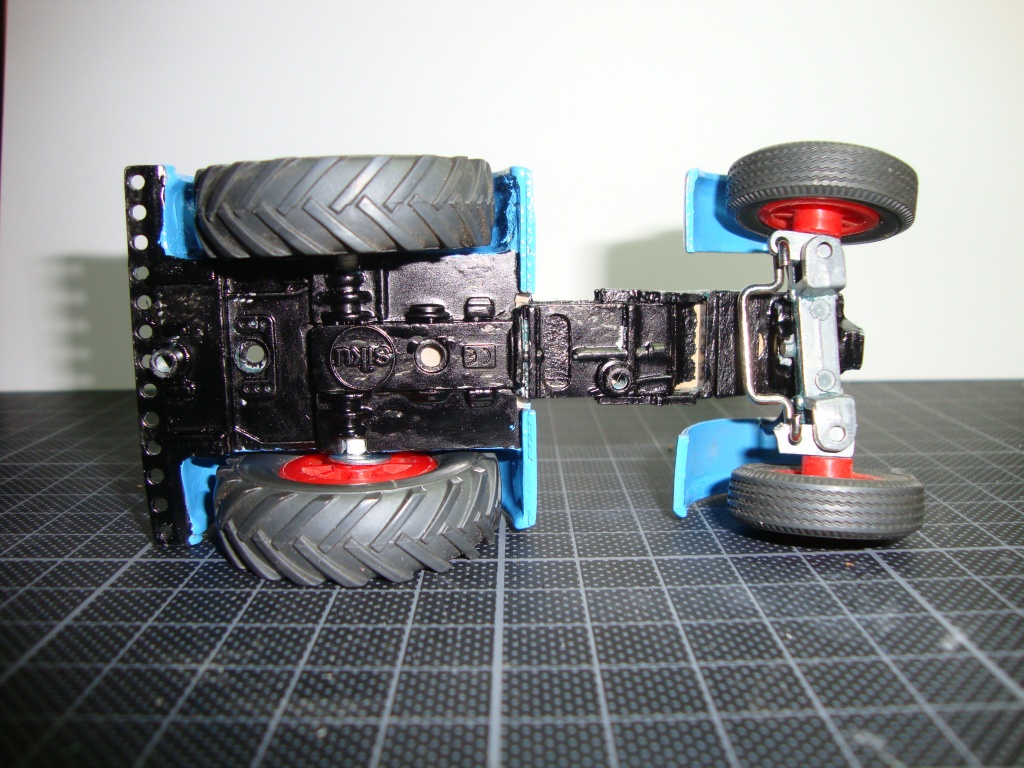

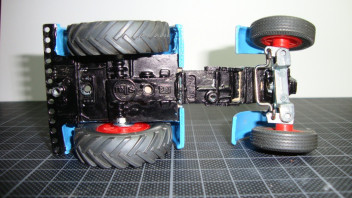

Den Grundrahmen hab ich Schwarz gefärbt und ein Teil der Inneneinrichtung hab ich auch schon begonnen.

Aber seht am besten selbst:

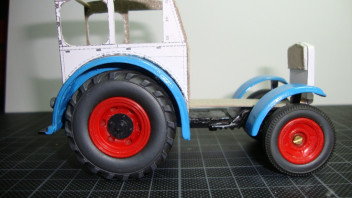

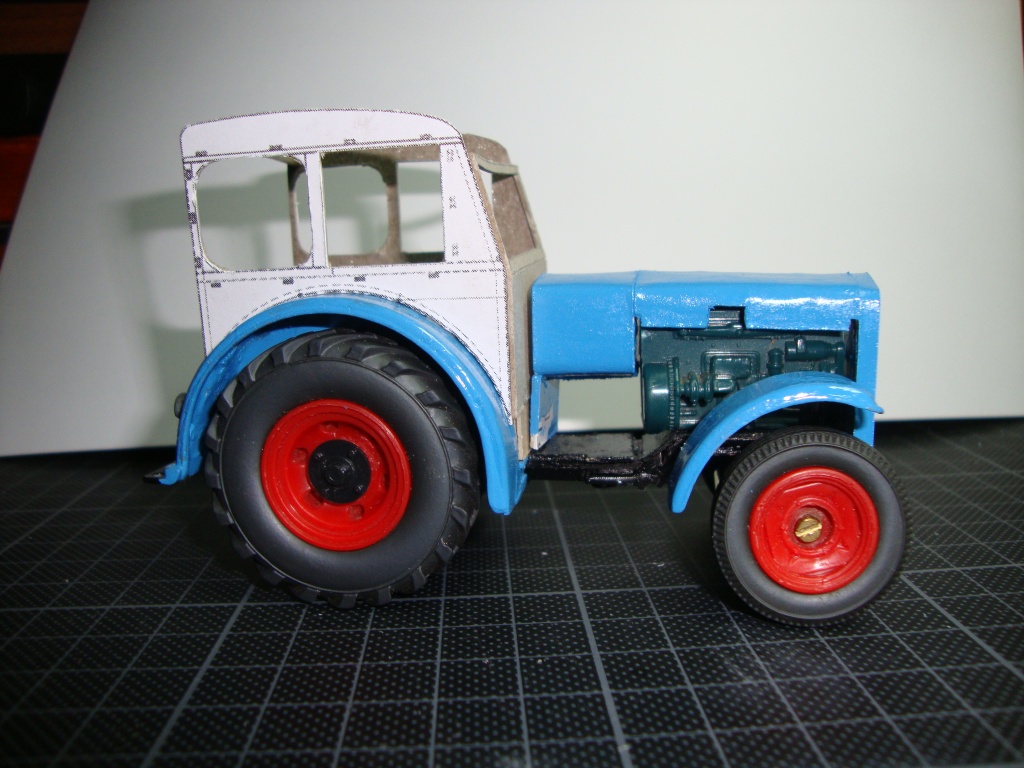

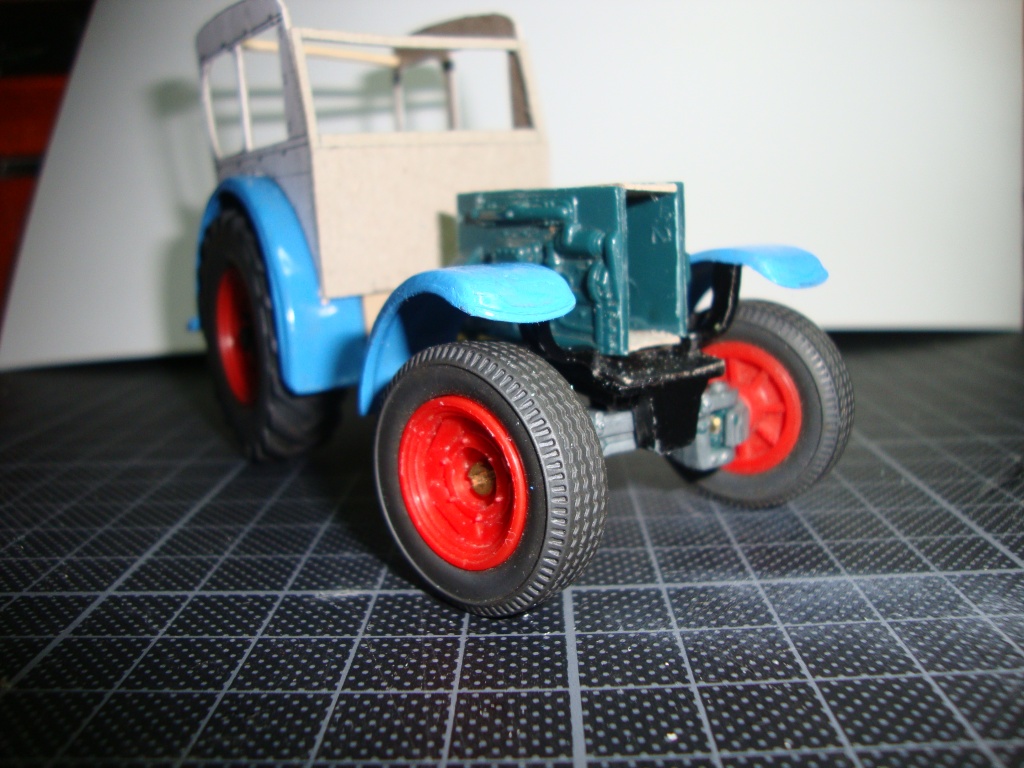

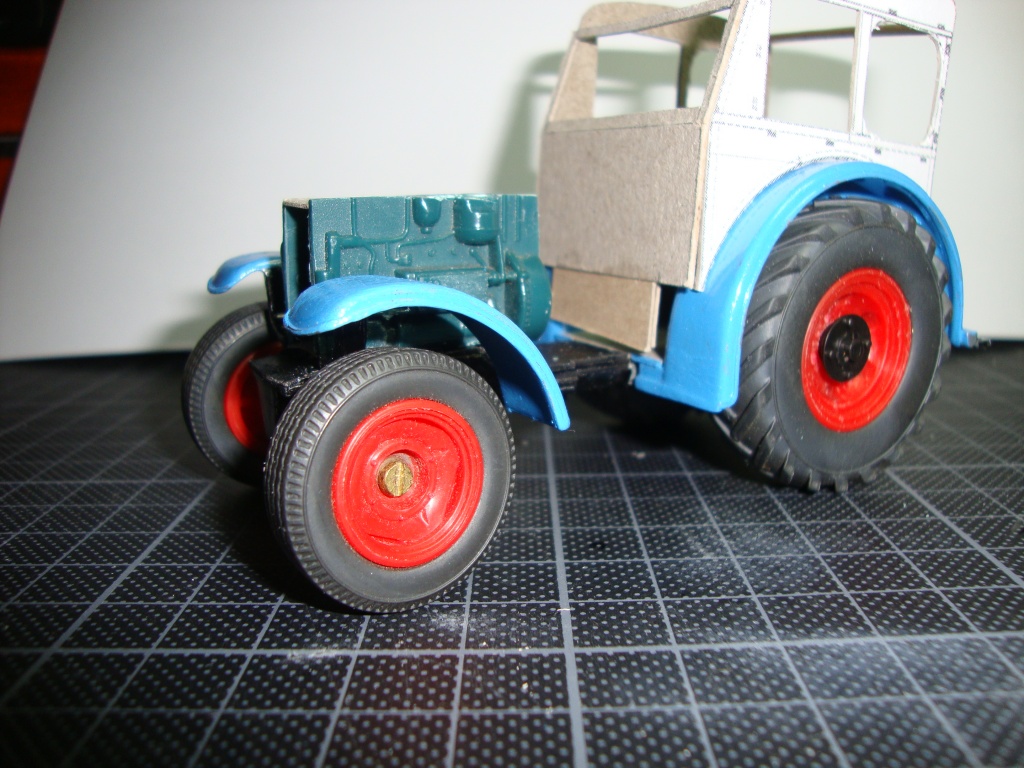

Für einen weiteren eindruck hab ich meine Kartonhütte und das kühlergrill noch mal draufgesetzt.

Die Hütte und das kühlergrill werden noch einmal neu gebaut und die Hütte wird im gleichen Blau wie die Kotflügel gefärbt.

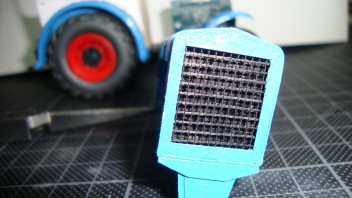

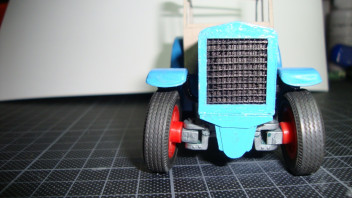

Für das Kühlergrill hab ich Fliegengitter schon mal Schwarz eingefärbt und wenn ich damit soweit bin das ich das Kühlergrill fertig habe gibt es weitere Bilder.

Das ist der momentane Stand.

mfG Peter

IFA RS 01/40

Hallo Euch allen ,
es gibt wieder ein kleines Update zum Rs 01/40.

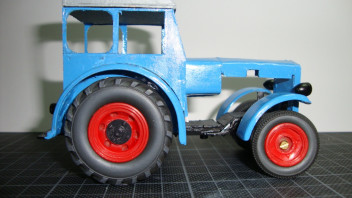

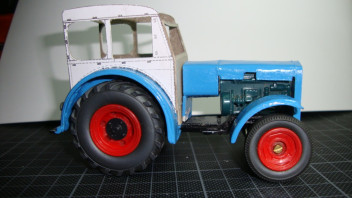

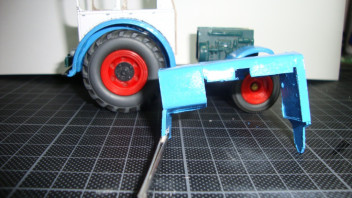

Nach einigen Versuchen hab ich nun die Motorhaube und den Tank fertig gestellt und auch schon lackiert.

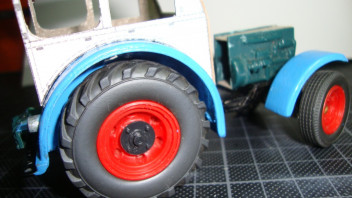

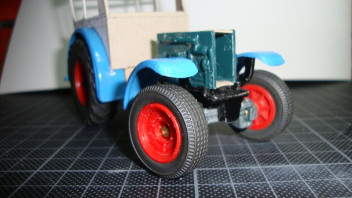

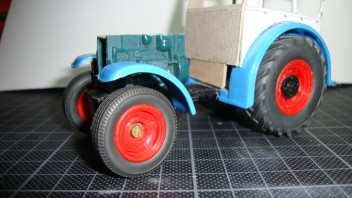

Zwischendurch hab ich mich der Motorattrappe gewidmet und selbige angepasst und provisorisch auf den Rahmen gesetzt.
Aber seht selbst:

Das ist der derzeitige Stand . Im nächsten Gang soll die Kabine neu gebaut werden und lackiert. Mit der Motorattrappe muss ich mir in Hinsicht Farbgebung noch etwas einfallen lassen.

mfG Peter

IFA RS 01/40

Hallo Euch allen,
zuerst einmal vielen Dank für Euer Interesse. Heute gibt es wieder ein kleines Update.

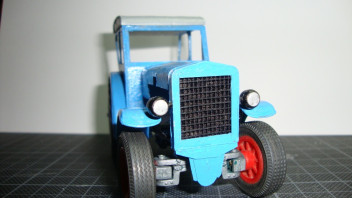

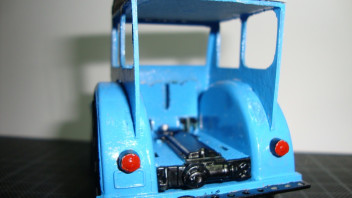

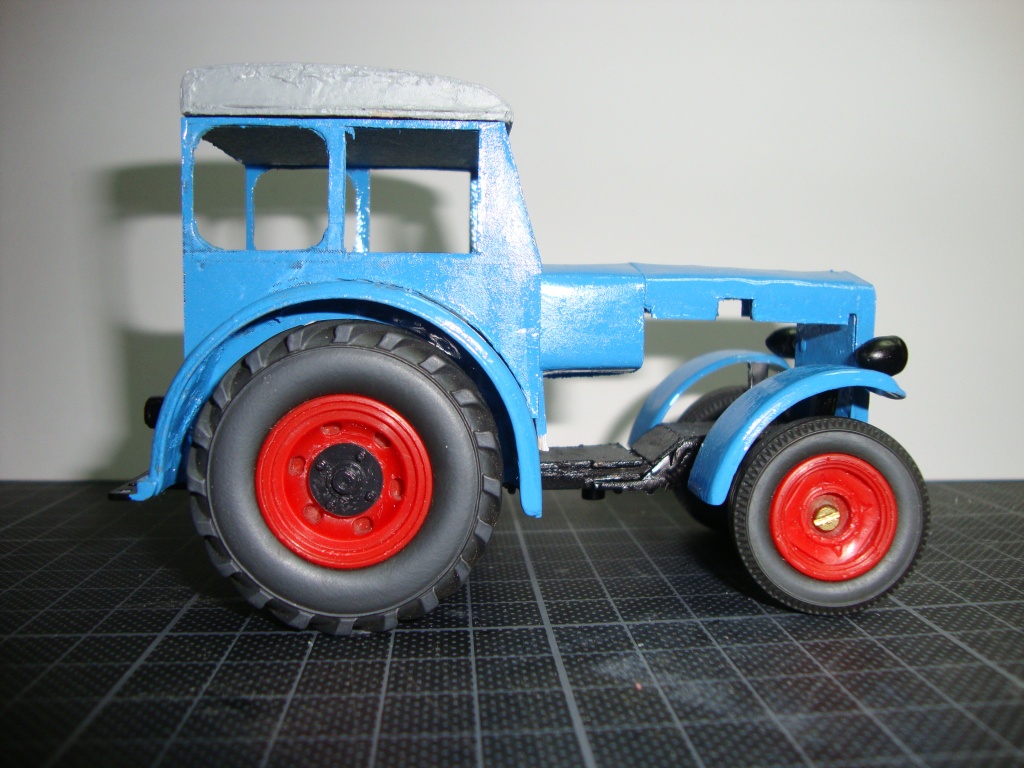

Scheinwerfer vorn sind angebracht Rückleuchten eingefärbt Kabine eingefärbt und das Dach hab ich gemäß des Ersatzteilkataloges angefertigt.
Ich befürchte aber das ich das Dach eventuell noch Verändern werde.
Die Motorattrappe hab ich schwarz eingefärbt und morgen nach dem Trocknen kommen an selbiger noch ein paar Farbkleckse drauf.

Auf dem letzten Bild hab ich das Dach wieder abgenommen da es mir so nicht gefällt. Hier werde ich noch eine andere bessere Lösung finden.

Die Motorattrappe hab ich probeweise noch einmal eingestzt.gedanken mach ich mir auch schon über die Verglasung. Mal sehen ob ich was passendes dazu finde.

mfG Peter

IFA Rs 01/40

Hallo Simon , Hallo Jörg,
vielen dank für Euere Antwort. Besser bekomme ich es momentan nicht hin. Wenn die Pinsellackierung durch Airbrush ersetzt werden könnte würde es vielleicht noch besser wirken. Ich habe aber noch vor eine oder zwei Alterungsstufen zu verwirklichen danach verschwindet auch noch die eine oder andere unschöne Stelle. Ich habe auch gerade festgestellt das die Kabine in der Höhe verändert werden muss . Sowas passiert wenn man etwas zu schnell an`s Werk geht. Es fehlen ganze 2 mm an der Hütte und dann kommt noch ein flacheres Dach drauf dann wirkt das Ganze auch noch ganz anders.

mfG Peter
