1:87 Fendt 626 Lichteinbau - Step-by-Step Grundlagen

Hallo,

hier eine kleine Step-by-Step Anleitung, wie ich meine 1:87 Modelle beleuchte, am Beispiel eines Schuco Fendt 626LS.

Benötigtes Baumaterial:

6x SMD LED 0603 weiß (bevorzugt schon fertig mit Fädeldraht)
2x SMD LED 0603 rot (bevorzugt schon fertig mit Fädeldraht)
1x 220 Ohm SMD Widerstand Typ 1206
1x 680 Ohm SMD Widerstand Typ 1206
1x 3 kOhm SMD Widerstand Typ 1206
Etwas Fädelsraht
Sekundenkleber (von mir bevorzugt: Jamara Skin, da dieser nicht ausdampft)
etwas Klebeband / Maskierband
Transparente Farbe ROT (z. B. von Tamiya oder Glasmalfarbe)
Schwarze Farbe oder Permanentmarker

Empfohlenes Werkzeug:

Lötkolben mit feiner Spitze, Lötzinn 0,5 mm, feine Kreuzpinzette, kleine
Schere/Seitenschneider, Bohrer 0,6 mm und 3 mm, Akkubohrmaschine,
Zahnstocher...

Anschlußplan der LEDs.

Es werden immer alle alle Farben in einzelnen Gruppen verdrahtet, bzw alle unterschiedlichen Lichtgruppen die unterschiedlich hell leuchten sollen (z. B. Fahrlicht nicht so hell wie die Arbeitscheinwerfer.)

In den Gruppen werden dann alle Minus- und alle Plusleitungen zusammengetüddelt. Der Widerstand kommt in die Minusleitung.

In diesem Fall:

Fahrlicht, 2x weiße LED = Gruppe 1
Rücklicht, 2x rote LED = Gruppe 2
Arbeitscheinwerfer, 4x weiße LED = Gruppe 3

Die Helligkeit wird über die Widerstände geregelt.
je größer der Widerstand, je dunkler die LEDs und umgekehrt.

Los geht´s

Mit einem 3 mm Bohrer die Nieten aufbohren und das Modell vorsichtig auseinander nehmen.

Die ersten Löcher bohren und die vorderen LEDs montieren, mit etwas Sekundenkleber fixieren. Fädeldraht sauber verlegen.

Die Rückleuchten vorsichtig entfernen und in die Ecken ein Loch bohren, rote LEDs montieren.
Rückleuchten kürzen und wieder einkleben. Fädeldraht nach unten verlegen.

Bei der Kabine habe ich die LED bei den vorderen Scheinwerfern aufgeklebt und den Fädeldraht unter dem Halt in die Kabine verlegt. Der Fädeldraht der hinteren LEDs, habe ich direkt unter dem Kabinendach eingeführt. Fädeldraht vorne in der Kabinenecke mit Sekundenkleber fixieren.

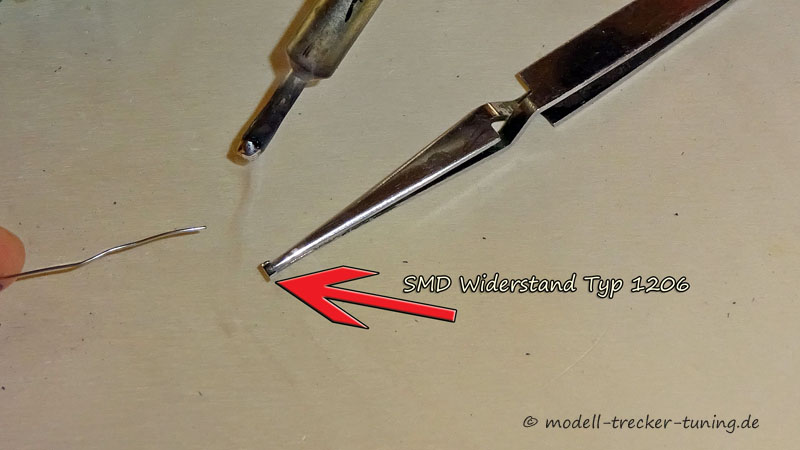

jetzt können die Widerstände angeschlossen werden. Die Minusleitungen entsprechend kürzen und verzinnen. Dazu mit dem Lötkolben einen Tropfen Lötzinn aufnehmen und den Fädeldraht drin reiben. Widerstand verzinnen, Stück Fädeldraht anlöten und die andere Seite an die Minus der LEDs

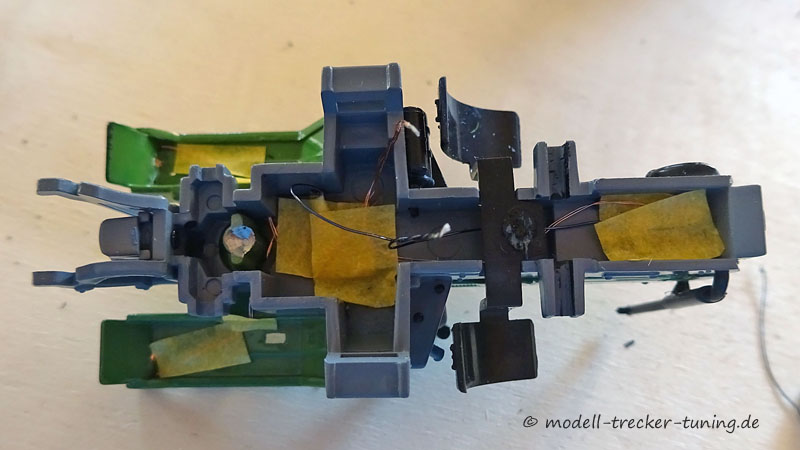

Ich sicher/fixiere den Fädeldraht gerne mit Maskierband. Diesen Färbe ich in der weiß. Entweder mit normaler Farbe oder einem "TippEx"-Stift.

Um die Kabine wieder sauber aufsetzen zu können, ein weiteres Loch bohren. Fädeldraht ruhig etwas länger lassen und nicht festkleben, dann kann man jederzeit die Kabine leicht abnehmen. Nun alle Plus und Minusleitungen im Inneren zusammenfassen und mit einem längeren Anschlußkabel verlöten.

Funktionstest

Jetzt noch die hintere LED rot einfärben und mit einem schwarzen Permanent Marker (oder schwarzer Farbe) den Fädeldraht verstecken.

Fertig

Zitat von blauerkranich;408637

Moin Christian,

deine Anleitung ist klasse, da hast Du Dir sehr viel Mühe mit gegeben!

Ich verwende immer einen kleinen Kohleschichtwiderstand normaler Bauform,
wenn es platzmäßig passt, da sich an den Anschlüssen die Drähte besser anlöten lassen.

Viele Grüße
Ulf

Danke freut mich.

Das mit den unterschiedlichen Widerständen wollte ich auch noch schreiben

Zitat von blauerkranich;408641

Ein Schmuckstück....

Was benutzt du eigentlich zum "verrosten"? Das schaut klasse aus.:)

Viele Grüße
Ulf

Danke. Ich benutze Pigmente und fertige Lösungen von MIG und AK Interactive.

Und das ganze als Video

[video=youtube_share;DUi2i59KCOQ]

Hallo,

freut mich das es Euch gefällt.

Bin überzeugt, das es jeder von Euch schafft. Ok, vielleicht muss man etwas beim Löten üben, aber das ist auch nicht so wild.

Simon

Gerne kann ich auch was zum Thema "Verschmutzung" machen, aber erwarte nicht zuviel;-) .... und es wird dauern, da es erstmal in den Urlaub geht.

Norbert

Ich verwende den mittel- und dickflüssigen Jamara Skin Sekundenkleber. Der dampft nicht aus.
Wenn ich die Litze in der Kabinenecke fixiere (ganz wenig Kleber mit einem Zahnstocher aufnehmen und 2-3 Tupfen setzen), läuft meistens nichts in den sichtbaren Teil der Kabine.

Wenn es doch passiert und die Kleberschicht nicht zu dick ist, polieren ist die Stelle mit DISPLEX (Display-Politurpaste, kleine rote Tube). Klappt meistens ganz gut. Ansonsten tarne ich solche kleinen Fehler mit Decals oder Verschmutzung.
