ein kleines Heckgewicht für den K700A (S.9)

Es gibt ein neues Gewichtsprojekt nach Vorlage, diesmal wieder ein Einzelstück.

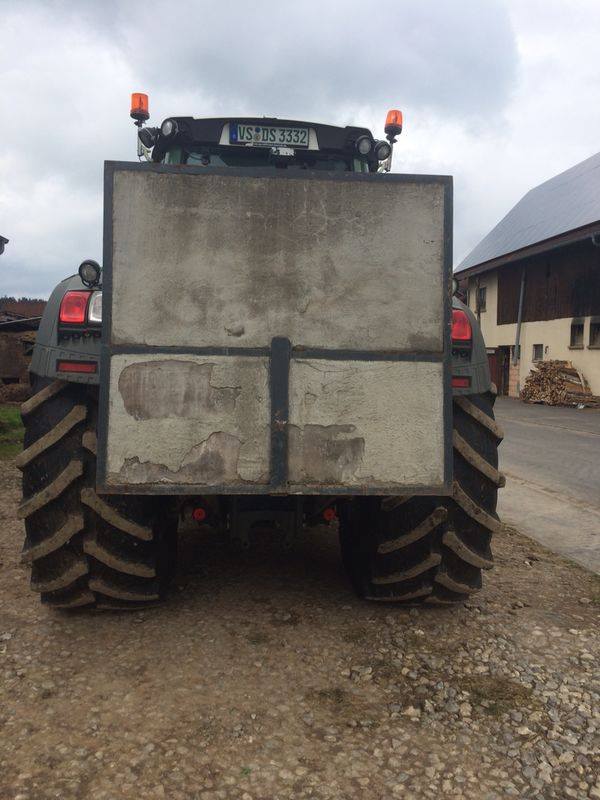

So soll's mal aussehen. Nach den Maßen müsste es etwa 3,5 Tonnen wiegen.

Das Bild ist von Manu (Main-You)

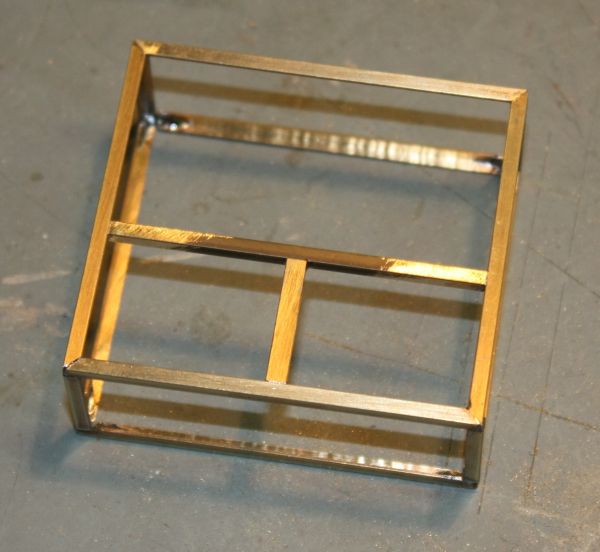

Eigentlich wollte ich den Rahmen aus Zeitgründen aus Poly bauen, aber da gab's im hiesigen Modellbauladen keine passenden Winkel. Also doch Messing (2x2mm)

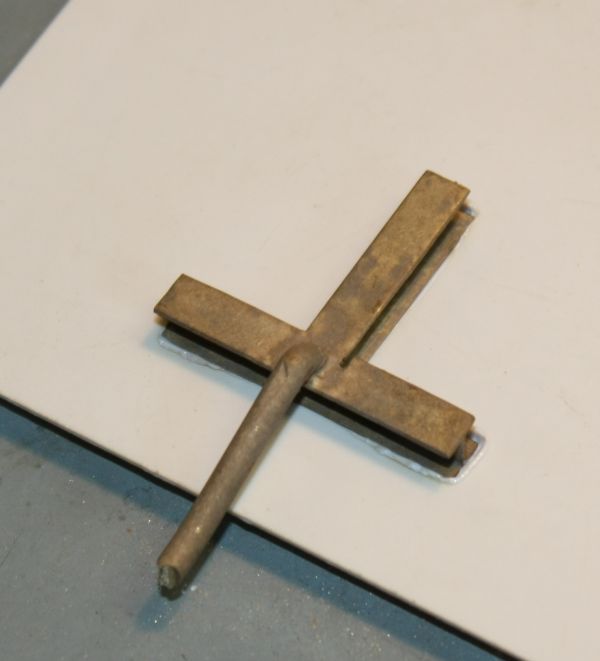

Als Schalung sollen mit doppelseitigem Klebeband Polyplatten auf den Rahmen geklebt werden. Problem dabei: Die eingegossene Anhängung muss da irgendwie rausgucken. Unter der Dusche heute früh kam mir die Idee: Das Messingteil warm machen und das Poly draufstecken.

hat funktioniert

alles mal probehalber zusammen gelegt

Weiter geht's, erst mal mit ein paar Gedanken über das Original.

Die Abplatzungen im unteren Bereich an der Rückseite sehen wie Frostschäden im Spritzwasserbereich aus, vermutlich, wenn es im Winter abgestellt ist. Solche flächigen Abplatzungen passieren, wenn sich beim frischen Beton auf der Oberfläche zu viel Wasser absetzt oder wenn zum Ende der Betonage der Beton schon langsam anzieht oder auch wenn die Oberfläche nicht lang genug nachbehandelt wurde.

Also vermute ich mal, dass das Original auf der Anhängung liegend betoniert wurde. Auch dass die Rahmenprofile auf der Oberfläche sauber und die Betonkanten glatt sind, deutet darauf hin. Wenn die Profile auf eine Schalung genagelt werden, lässt es ein Hinterlaufen mit Beton kaum vermeiden.

Deshalb hab ich das Modell auch so rum gedreht. Eventuell lässt sich ja sogar was mit den Abplatzungen machen.

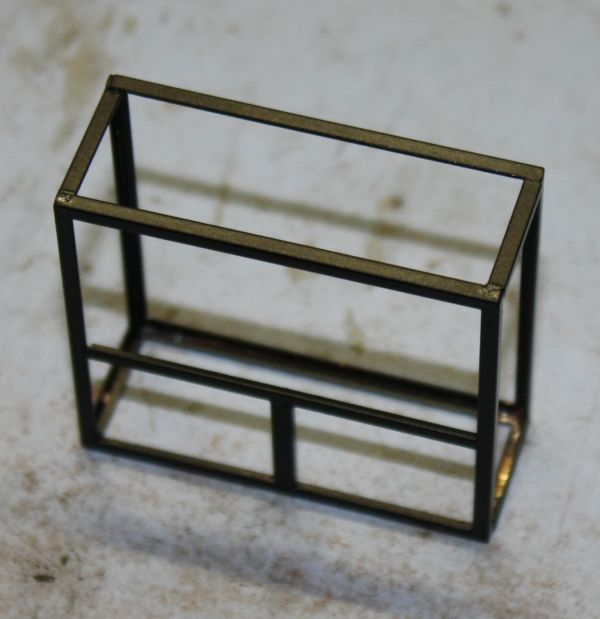

Der Rahmen wurde grundiert und lackiert ...

... Polyplatten rundherum geklebt ...

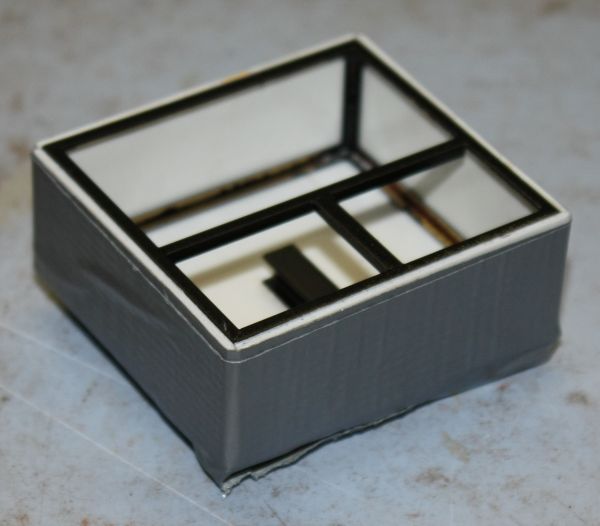

... alles nochmal mit Steinband gesichert ...

... und ausgegossen.

In einer halben Stunde guck ich nochmal, ob sich eventuell noch ne Luftblase nach oben gemogelt hat.

Heute früh nach 12 Stunden: Eigentlich muss ich die Zimmer der Mädels renovieren, aber man muss zwischendruch einach mal raus.

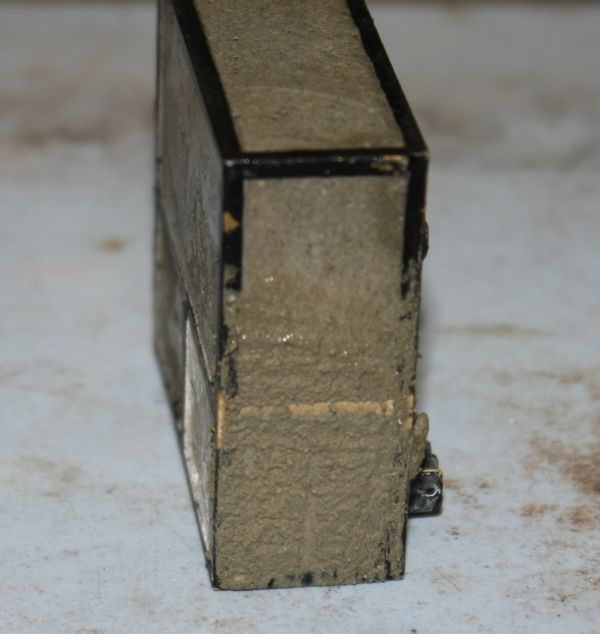

Also ab in die Werkstatt und bissel auf dem Beton gekratzt, damit es nicht nur ein grauer Klotz wird.

Eigentlich wollte ich das Messing ja brünieren, aber das wäre von der Zeit her zu knapp geworden. Beim Ausformen hing dann der größte Teil der Rahmenfarbe am Klebeband. Also hab ich alles wieder abgekratzt und den Pinsel geschwungen. Die "abgeplatzten" Stellen im Beton wurden mit etwas Sekundenkleber nachgedunkelt.

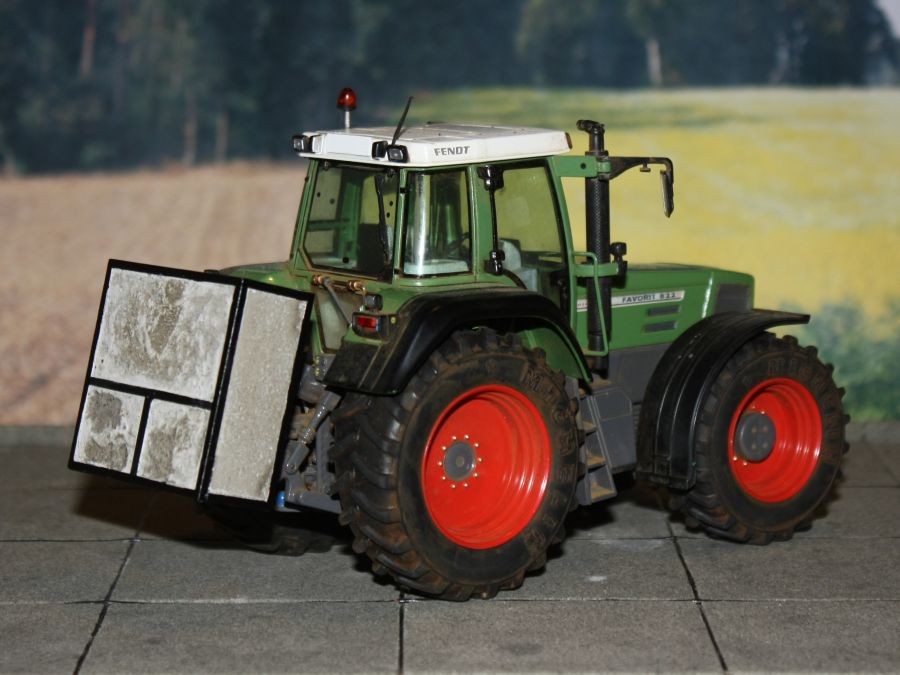

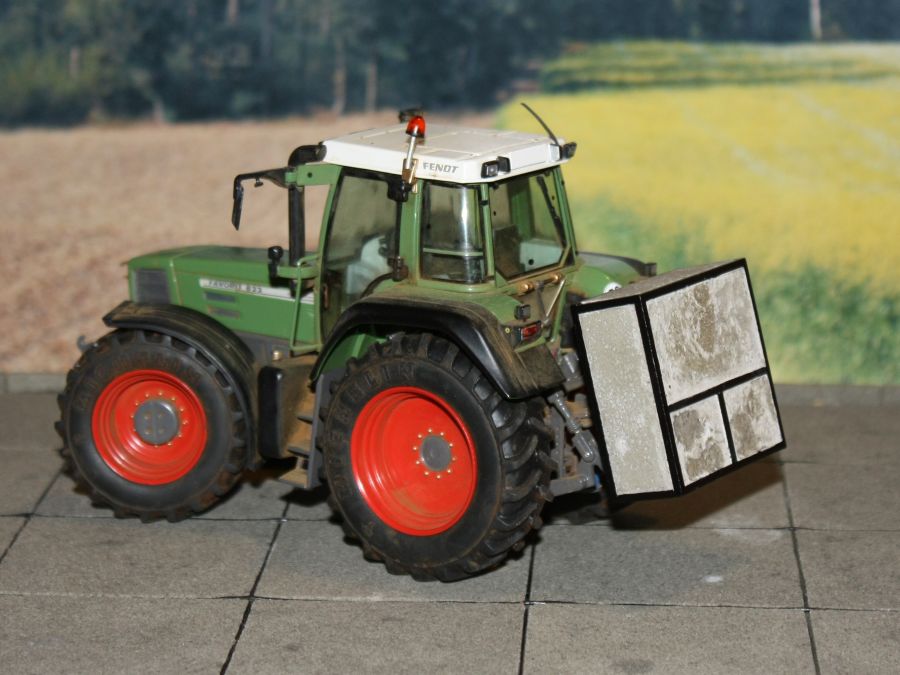

Und so sieht's fast fertig aus.

Die Farbe wird morgen nochmal mit Zementwasser überpinselt, das bricht das tiefe Schwarz etwas.

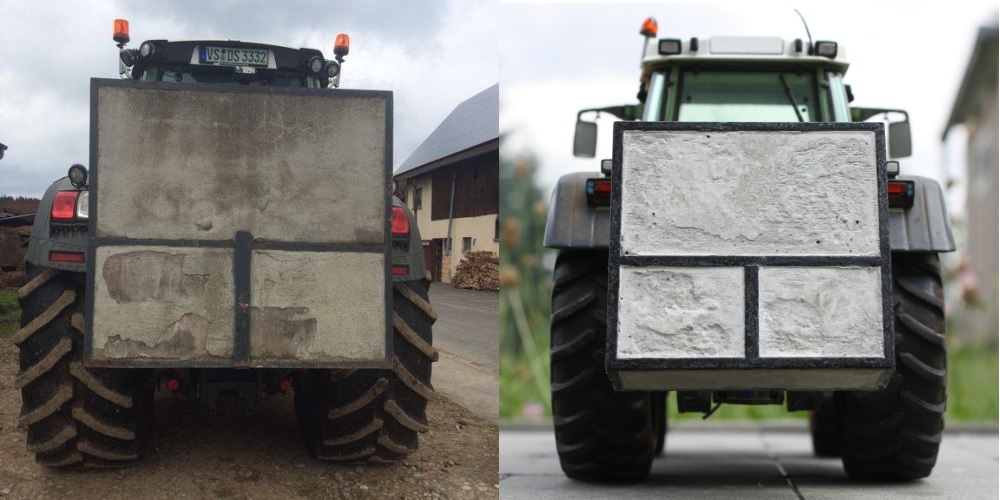

Und dann mach ich mal ein Bild als direkten Vergleich.

Peinlich peinlich: Gestern Mittag hab ich gemerkt, dass ich das %22http://http://agrarmodellbau.de/showthread.php…1#post337819%22">zweite Vorbildfoto total übersehen hab. Dadurch fehlt an den Seiten und vorn jeweils ein horizontales Profil.

Das hat mich echt gewurmt und deshalb musste am Abend die Proxxon mit einer Diamantscheibe ran, um seitlich eine Nut einzuschneiden. Den Rest hab ich mit einer angeschliffenen Hartmetallklinge gemacht. An die Vorderseite hab ich mich dann allerdings nicht rangetraut, da hätte ich bestimmt Terminprobleme gekriegt.

Jetzt sieht das Ganze so aus: In die Nut wurde ein dünnes Messingprofil geklebt und die Ränder mit Mörtel ausgebessert. Morgen wird alles überschliffen und die Farbe ausgebessert.

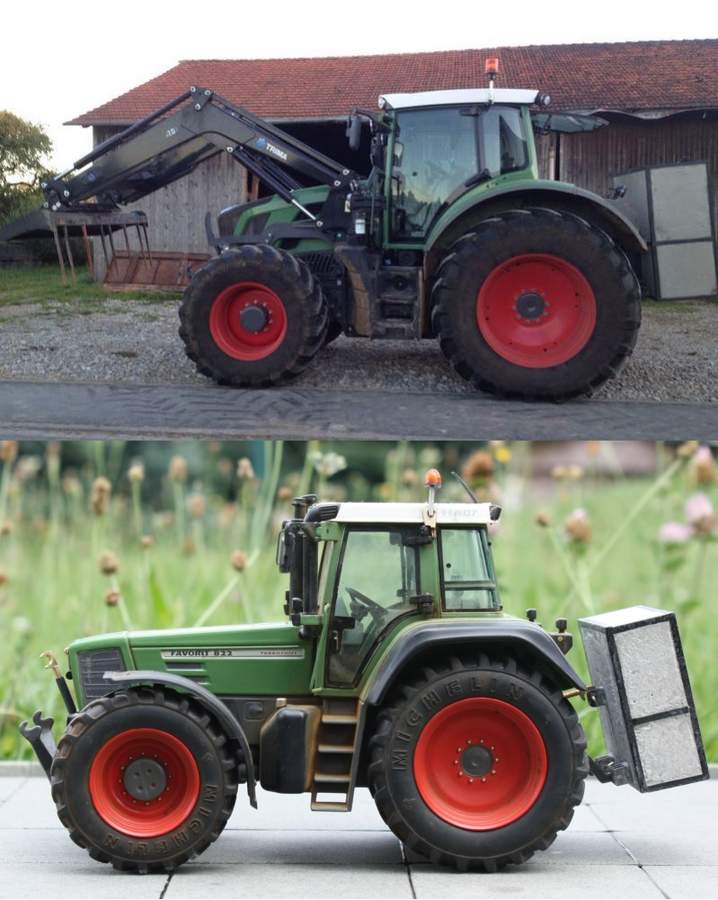

Operation gelungen. Nach der kleinen Überarbeitung passt auch der direkte Vergleich von der Seite einigermaßen.
Die HH am Modell hebt bloß nicht hoch genug aus. Ich hab zwar schon was unter den Feststellhebel geklemmt, damit's noch etwas höher kommt, aber ganz reicht's trotzdem noch nicht.
